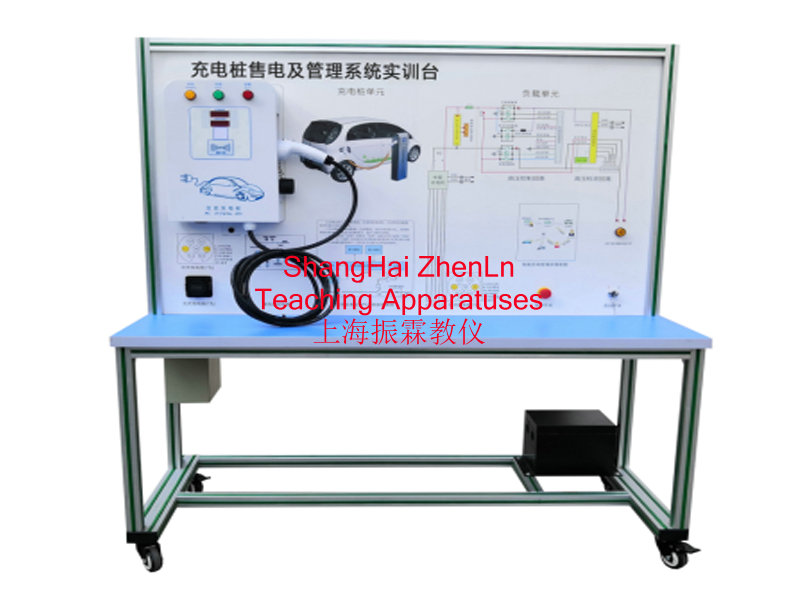

一、充電樁售電及管理系統實訓臺的產品簡介：

　　選用新能源汽車充電樁售電及管理系統真實器件制作，可展示充電樁的結構與工作原理及充電樁裝配檢驗驗證工作過程，適合于各類院校對充電樁售電及管理系統理論和維修實訓的拆裝與維護、結構與原理認知、系統操作、功能動態演示、故障檢測與診斷、充電樁的裝配檢驗教學需要。

二、充電樁售電及管理系統實訓臺的功能特點：

　　1.安裝真實220V7KW國標充電樁、鋰電池組及BMS管理系統、車載充電機、放電模擬負載系統、點火開關、充電樁智能充電卡片、工況指示燈、電源開關、電池等模塊與操縱開關、國標充電樁充電端口等，真實可操作運行的充電與售電管理系統。

　　2.面板采用4mm厚鋁塑板，立式安裝面板打印有彩色電路圖與工作原理示意圖;學員可直觀對照系統結構原理圖和實物，認識和分析系統的工作原理。

　　3.面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。

　　4.安裝充電樁的顯示裝置，同步顯示數據。操作軟件顯示充電電壓、充電電流、充電電量、充電時間等;具有三種充電模式：按金額充電、按時間充電、按電量充電等。安全保護功能，具有輸入側過壓、欠壓保護，輸出側過壓、過流保護，過溫、短路、漏電、防雷、電池防反接等保護。具有電源、充電、故障三種狀態指示。核心控制板可實現刷卡信息采集處理;LTE(4G)、GSM多模通訊傳輸，GPS定位，射頻識別卡系統、電流電壓參數采集處理并顯示或報警;用電量采集計量、保護等功能。

　　5.實現實車真實充電過程，包括CC信號、CP信號的檢測、確認及喚醒過程，充電過程中的溫度、電流、電壓檢測等。

　　6.充電設備可以給安裝國標插座的電動汽車或者新能源汽車其他設備真實充電操作。

　　7.實現充電槍握手、充電機與BMS發送與接收?qǐng)?bào)文的完整最佳充電過程。

　　8.售電管理系統，包含IC卡預付費電能管理系統，系統以售電管理軟件和數據庫軟件為主，包括計算機(自配)、IC卡讀寫器、打印機(自配)等設備在內的計算機系統。

　　9.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶萬向腳輪，便于移動，并帶鎖止機構。

　　10.配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障設置及分析等要點。

三、充電樁售電及管理系統實訓臺的技術規格：

　　1.供電電源：AC220V ±10% 50Hz

　　2.供電電流：最大32A

　　3.工作溫度：-40℃～+50℃

　　4.外形尺寸：1500×700×1700(長×寬×高)

　　5.面板外形尺寸：1448×940mm(長*寬)

　　6.移動腳輪：100*60mm

　　7.充電樁：220V 、 7KW 、 32A

四、充電樁售電及管理系統實訓臺的實訓(實驗)項目：

　　1.充電樁內部電路原理實訓。

　　2.充電樁的部件組成及作用實訓。

　　3.充電樁的操作方法實訓。

　　4.操作充電樁對蓄電池充電全過程實訓。

　　5.故障設置、排除思路和方法實訓。

　　6.充電槍握手、充電機與BMS報文發送與接收驗證。

　　7.充電樁售電管理全過程實訓。

五、充電樁售電及管理系統實訓臺的基本配置：

　　檢測控制面板(裝有各種檢測端子，彩色電路圖和工作原理示意圖)、充電樁組件(國標220V 32A,7KW)、國標交流充電插座與充電槍、智能充電卡片、電池管理系統(電池管理系統，帶CAN總線通訊/CC，CP控制線，7寸觸摸彩屏，充電喚醒信號控制)、鋰電池組(16串，3.2V20AH單體電池)、模擬指示燈、操作開關、DC-DC轉換模塊(48V-12V15A)、直流接觸器(包含充電繼電器、總正繼電器、總負繼電器、預充繼電器)、帶CAN通訊的車載充電機、急停開關與電源總開關、輔助蓄電池(12V45AH)、售電管理系統(包讀卡機及軟件)、線性可調放電負載、一體化全鋁合金型材搭建的移動臺架(1500×700×1700mm 帶自鎖腳輪裝置，帶安裝檢測端子的原理面板，面板1448×940mm)、故障模擬與排除裝置、設備操作說明書。

六、★投標現場提供充電售電系統上位機軟件的演示驗證。
